SterneninjektionsformplastikBeschreibung

Das Design und die Herstellungsqualität der Injektionsform bestimmt direkt das Erscheinungsbild und die Qualität des Produkts, und die Häufigkeit, mit der eine gute Form verwendet wird, beträgt 500, 000 ~ 1, 000, {{4} } Schimmelpilzzeiten. Der Preis eines einzelnen Produkts kann durch eine einzelne Schimmelpilzherstellung erheblich reduziert werden.

Strukturkomponenten der Injektionsform:
Schimmelpilzhöhlen und Kerne:Bestimmen Sie die externe Form und interne Struktur des Produkts.
Gießensystem:Verteilt den geschmolzenen Kunststoff gleichmäßig in die Formhöhle.
Kühlsystem:Hilft dem geschmolzenen Plastik, schnell zum Formteilen abzukühlen.
Demolding -System:Ausgewirkt das Produkt und vervollständigt den Produktionszyklus.
Willst du mehr wissen? Fühlen Sie sich frei, uns zu kontaktieren und lassen Sie Ihr Projekt unbegrenzte Möglichkeiten hinzufügen!

Schlüsselfaktoren für das Design des Injektionsformwerkzeugs

Produktanforderungen

1.Produktgröße, Form und funktionale Anforderungen.

2.Oberflächenqualitätsanforderungen (z. B. Glanz, Textur).

Materialauswahl

Eigenschaften von Kunststoffmaterialien wie Fluidität, Schrumpfung und Hochtemperaturfestigkeit.

Formenleben

1.Tragenwiderstand und Härte des Formmaterials (z. B. P20, H13 -Stahl usw.).

2.Oberflächenbehandlungsprozess (z. B. Chrombeschichtung, Nitring) zur Verlängerung der Lebensdauer.

Präzision verarbeiten

Stellen Sie sicher, dass die Präzision zwischen Formteilen passt, um Mängel wie fliegende Kanten und Verzerrungen von Produkten zu vermeiden.

Kühlungseffizienz

Das Design des Kühlsystems wirkt sich direkt auf die Formzeit und die Produktionseffizienz aus.

Produktionseffizienz

Ob Sie das Design von Multi-Cavity, automatisiertes Demolding usw. verwenden möchten, um die Produktionsgeschwindigkeit zu verbessern.

Injektionsformarbeiten durchschnittliche Lebensdauerreferenz

Schimmelpilz vom Typ Durchschnitt	Aluminiumform
Gewöhnliche Stahlform	500, 000 ~ 1, 000, 000 Die Times
Hochwertige Stahlform	1, 000, 000 ~ 2, 000, 000 die Zeiten und höher
Aluminiumform	10, 000 ~ 100, 000 Die Times

Detailliertere Daten unten

Hauptprodukt	Kunststoffeinspritzform, medizinischer Teilform, IML/IMD, 2K -Injektionsform, Silikonkautschukform, Würfelguss, Prototyp, CNC -Mahlen, CNC drehen ...
Dateiformat	SolidWorks, Pro/Engineer, Auto CAD, PDF, JPG, Probe
Plastikmaterial	Hüften ABS, PC, PP, PS, POM, PMMA, PE, AS, PPSN, PBT, PA66, PC/ABS.ETC
Vorlaufzeit von Formen	20-35 Tage, es hängt von der Größe und Struktur des Produkts ab
Vorlaufzeit der Massenproduktion	25-30 Tage, es hängt von der Größe und Struktur des Produkts ab
Gewichtsspanne des Produkts	1g bis 5000 g
Schimmelpräzision	+/-0. 01mm
Formenleben	300K -500 K -Shots, formte Formen kostenlos aktualisieren
Schimmelpilzhöhle	Einzelhöhle, Multi-Cavity.
Runner -System	Hot Runner und Cold Runner.
Ausrüstung	1. Tooling -Entwicklungsmaschinerie: Schweizer Mikron Hocheffizienzbearbeitungszentrum, Schweizer Mikron Hochgeschwindigkeits -CNC -Bearbeitung Center, Japan Makino CNC Mühlenbearbeitungszentrum, Taiwan Well Head CNC -Bearbeitungszentrum, Schweizer Charmilles EDM -Bearbeitungszentrum, Japan, Japan Makino Edge 3S Sinker EDM ... 2. Komponent-Finishing-Maschinerie: Henghui Sing & Bio-Padding Machine, 100, 000 Grade Oil Sprühlinie ... 3. Injektionsmaschine: Toyo Voll elektrische Injektionsformmaschine Si-Five, Yizumi-Injektionsmaschine, Donghua-Injektion Maschine, haitianische Maschinerie, Sumitomo -Injektionsmaschine, haitianische Doppelformmaschine ...
Injektionsmachiesausrüstungen	Gemäß Produktpräzision, um das unterschiedliche Modell auszuwählen 80T, 120T, 250T, 450T, 800T, 1200T -Injektionsmaschine.
Oberflächenbehandlung	Polieren, Malerei, Verchroming, Anodisierung, Bürsten, Seidenkritiker, Wasserübertragung, Laserschneidung, Lederabdeckung, Textur, Sanblastieren, Vergoldung, UV -Malerei…
Farbe	Weiß, schwarz, rot, blau..et. nach Anforderung des Kunden.
Inspektion	100% Inspektion nach QC, QA vor dem Versand.
Anwendungen	Alle Arten von Autos ersparen Teil, Maschinen, Haushaltsgeräte, elektronische Produkte, Medizinprodukte, Schreibwaren, Computer, Stromschalter, Miniaturschalter, Architektur, Waren und Klimaanlagen, Hardware und Kunststoffformen, Sportgeräte und Geschenke und mehr.
Qualitätskontrollsystem	ISO9001 Quality Management System -Zertifizierung.
Paket	Nach Anforderung des Kunden

Unsere Dienste

Injektionsformgestaltung und -technik

1.Schimmelpilzdesign mit 4 Ingenieuren mit 5-10 Jahren der Erfahrung
2.3D -solide Modellierung
3.Anpassung von Prozessparametern
4.Formflussanalyse

Mehr anzeigen

Injektionsformherstellung

1.Inhouse Formenverarbeitung und -herstellung ("Wir lagern nie aus!")
2.100+ erstklassige Präzisionsbearbeitungsanlagen
3.Toleranzen von ± 0. 001mm
4.ISO 9001 Zertifizierte Standards

Mehr anzeigen

Produktion von Kunststoffteilen

1.20+ 35 Tonnen - 1200 Tonnen -Injektionsformmaschinen
2.Hunderte von thermoplastischen Materialien zur Auswahl
3.Strenge Qualitätskontrolle: IQC, IPQC, FQC
4.Anpassungsverpackung und Verpackung nach Injektionsformung

Mehr anzeigen

Arten von Injektionsformformen:

Klassifiziert durch die Anzahl der Schimmelpilzhöhlen:
- Einklavenform:EINSCHAFTEN EINE PRODEUMSE EINFACH FÜR DIE SCHLEINEN SCHLAGEN ODER SCHLECHTEN PRETRECISIONS-Produkte geeignet.
- Multi-Cavity-Form:Das Formen mehrerer Produkte zu einer Zeit verbessert die Produktionseffizienz, die für die Massenproduktion geeignet ist.
Nach Schimmelpilzstruktur klassifiziert:
- Zwei Plattenform:Einfache Struktur, geeignet für allgemeine Kunststoffprodukte.
- Drei-Platen-Form:Erhöhen Sie die Trennfunktion des Gossensystems, die für komplexe Produkte oder Mehrpunktfütterungen geeignet ist.
Durch Anwendung klassifiziert:
- Heiße Läuferform:Reduzieren Sie den Abfall und verbessern Sie die Formeffizienz durch Erhitzen des Läufersystems.
- Kalte Läuferformen:Traditionelle Formen sind geringere Kosten, produzieren jedoch mehr Schrott.

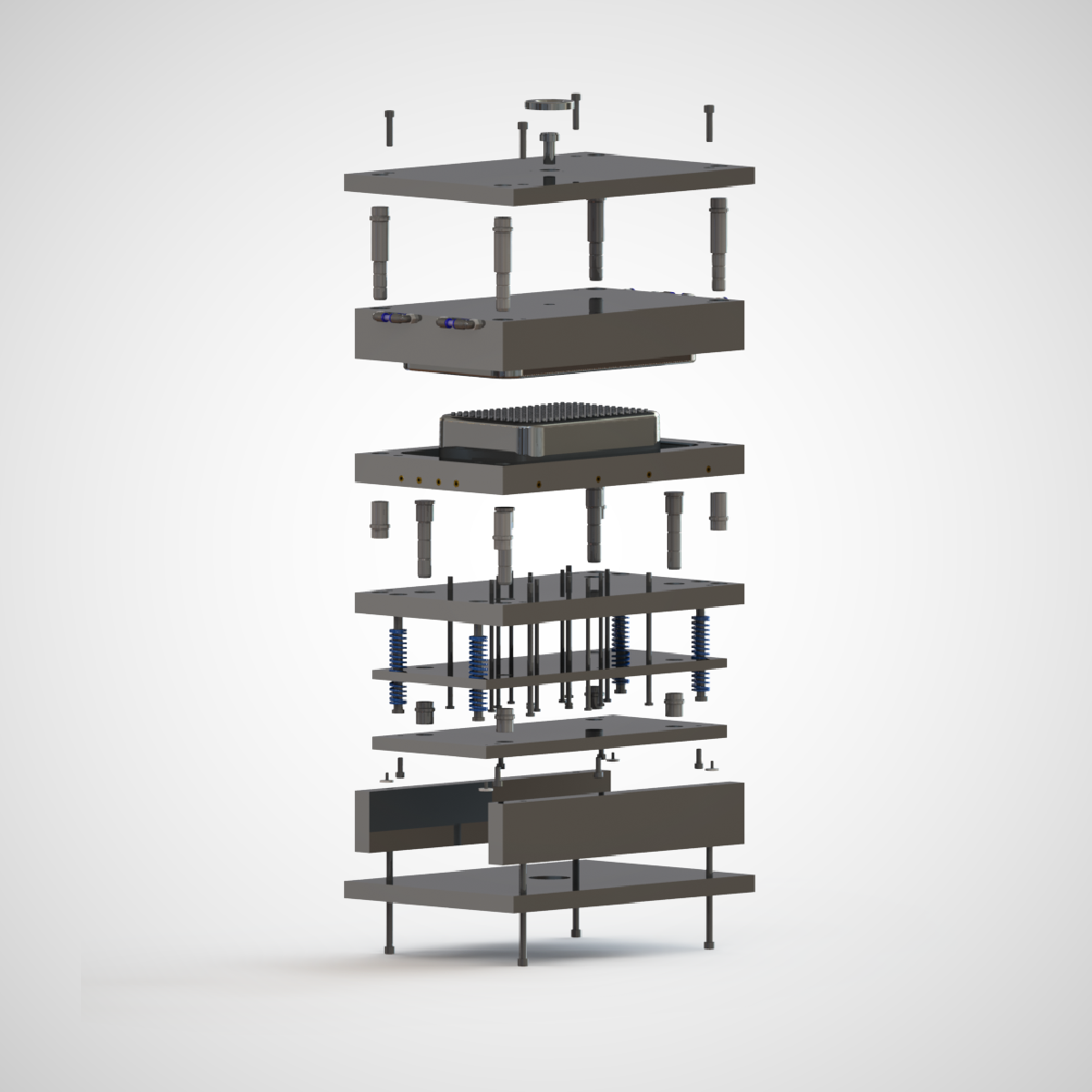

Struktur von Injektionsformformen:

Die Hauptkomponenten der Form:
Dynamische und feste Form:Die Form besteht aus einer dynamischen Form (montiert auf der sich bewegenden Schablone der Injektionsformmaschine) und einer festen Form (auf einer festen Schablone montiert), die zu einem Schimmelpilzhöhle geschlossen werden.
- Hohlraum und Kern:Der Hohlraum bestimmt die Form des Produkts und der Kern bildet die interne Struktur des Produkts.
- Gießensystem:Beinhaltet Hauptflusskanäle, Verteiler, Tore und kalte Taschen, mit denen die Kunststoffschmelze in die Formhöhle transportiert werden.
- Kühlsystem:Hilft dem geschmolzenen Kunststoff, durch Abkühlung von Wasserstraßen schnell zu verfestigen und zu formen.
- Abgasanlage:Abschlähne Luft oder schmelzen Gas aus dem Schimmelpilzhohlraum, um Mängel zu vermeiden.
- Demolding -System:einschließlich Auswerferstiften, Pushplatten usw., zum Auswerfen des geformten Produkts aus der Form.
Hilfsstruktur:
- Leitfaden- und Führungsbuchsen: Führungsbuchsen:Stellen Sie die Ausrichtungsgenauigkeit der beweglichen und festen Formen sicher.
- Schimmelpilzbasis:Behoben und unterstützt die Formkomponenten und sorgt für Kraft und Stabilität.

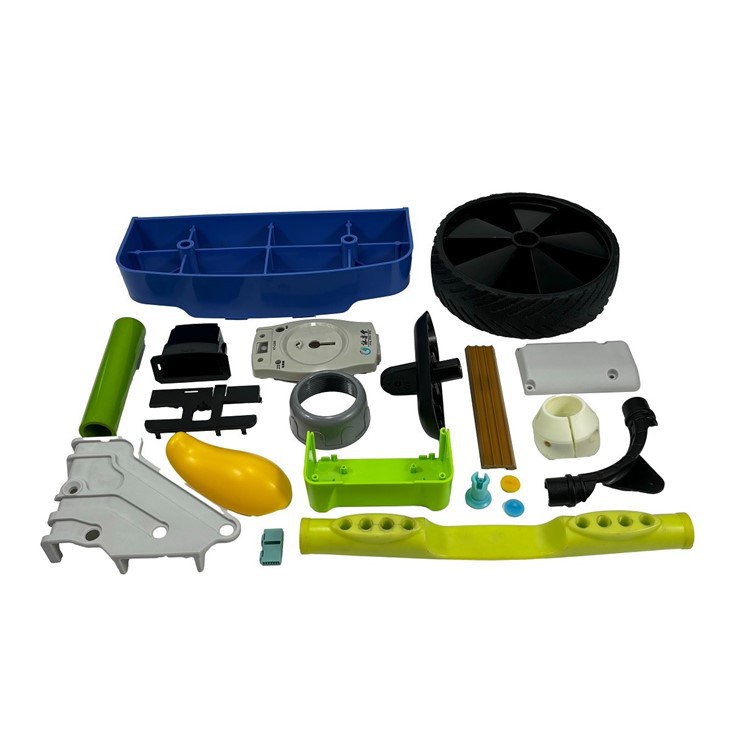

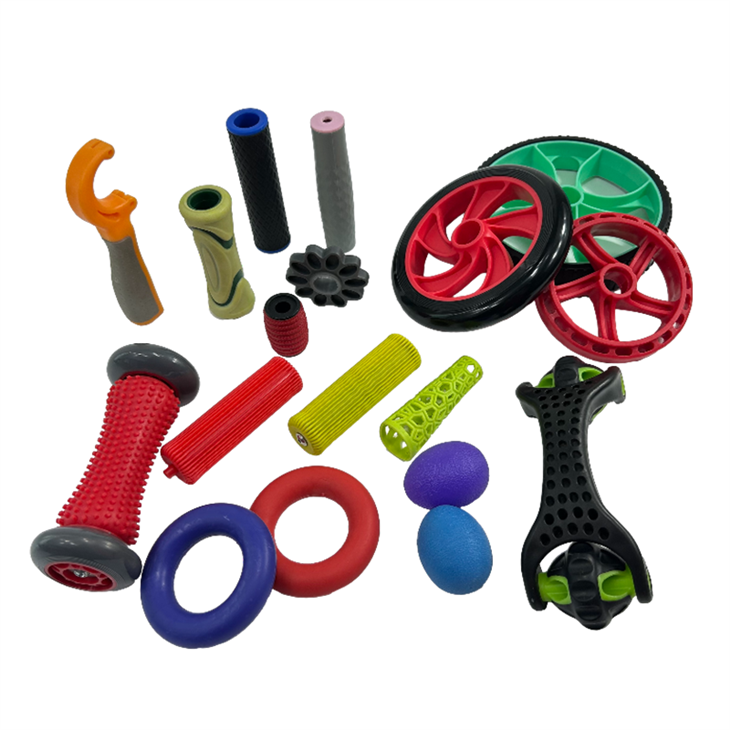

Vorteile von Injektionsformplastik

1. Effiziente Produktivität und Kosteneffizienz

Schnelles Prototyping:Die kürzere Zykluszeit für Injektionsformungen eignet sich besonders für die Chargenproduktion und kann die Herstellung großer Produktmengen in kurzer Zeit vervollständigen.
Das hohe Automatisierungsgrad:Automatische Produktionslinien können die Effizienz erheblich verbessern und die Arbeitskosten senken.
Niedrige Kostenkosten:Für die Massenproduktion werden die Einheitenkosten erheblich reduziert.
Hohe Materialnutzung:Weniger materieller Abfall im Kunststoff -Injektionsformprozess und die Zutaten können recycelt werden.

2. Realisierbarkeit und Stabilität und Konsistenz komplexer Formen

Hohes Maß an Fortpflanzung:Ermöglicht die Produktion von Produkten mit komplexen Formen und präzisen Abmessungen, wie z. B. Teile mit detaillierten Merkmalen und internen Strukturen.
Einteilige Form:Ermöglicht integrierte Formteile, reduzierende Baugruppen und nachfolgende Verarbeitungsschritte.
Hohe Präzision:Injektionsgeformte Produkte haben eine hohe dimensionale Genauigkeit und Konsistenz, wodurch sie für die Herstellung hochwertiger industrieller Teile und Konsumgüter geeignet sind.

3.. Mehrere Materialauswahl und Oberflächenqualitätsoptionen

Rohstoffauswahl:Eine breite Palette von Kunststoffmaterialien kann verarbeitet werden (z. B. ABS, PP, PE, PC usw.), sogar verstärkte Kunststoffe mit Glasfaser und Füllstoff.
Farboptionen:Für dasselbe Produkt können mehrere Materialkombinationen (zweifarbige Injektionsleiste oder multimaterialische Injektionsleiste) erreicht werden.
Oberflächenoptionen:Injektionsformteile können eine Vielzahl von Oberflächeneffekten wie glatte, strukturierte oder matte Oberflächen ohne zusätzliche Verarbeitung erzielen.

Nachteile von Kunststoffformen

1. Hohe Vorabinvestition und lange Entwicklungszyklus

Teure Schimmelkosten:Die Kosten für Schimmelpilze sind hoch, insbesondere komplexe Formen oder Multi-Cavity-Formen.
Große Investitionen in Geräte: Injektionsformmaschinen und andere Geräte sind teuer, insbesondere Geräte mit hoher Präzision.
Langer Schimmelpilzzyklus:Die Schimmelpilzherstellung erfordert einen bestimmten Zeitraum, der die Produktentwicklungszeit verlängern kann.
Produktgenehmigungstests:Das Produktdesign und die Form müssen sehr kompatibel sein und in der frühen Phase wiederholte Überprüfung und Optimierung erfordern.

2. Material- und Prozessbeschränkungen und mögliche Qualitätsprobleme

Mangel an materieller Klarheit:Nicht alle Materialien eignen sich zum Injektionsleisten (z. B. bestimmte Thermoset-Kunststoffe und Hochtemperaturmaterialien).
Verformungsrisiko:Der Prozess fordert dünnwandige und große Produkte, die zu Verzerrungen, Schrumpfungen und anderen Mängel führen können.
Verarbeitungsparameterrisiko:Der Prozess ist durch Prozessparameter (z. B. Temperatur, Druck, Kühlgeschwindigkeit) beeinflusst und ist anfällig für Probleme wie Blasen, Mangel an Material, Verzerrungen usw. und erfordert eine strikte Kontrolle der Prozessbedingungen.
Risiko des Schimmelpilzdesigns:Unsachgemäßes Schimmelpilzdesign kann zu einer kürzeren Lebensdauer oder einer geringeren Produktqualität führen.

3.. Massenproduktionsabhängigkeit und mögliche Umweltverschmutzung

Abhängigkeit mit hoher Volumen:Nicht geeignet für die Produktion mit geringem Volumen, da die Kosten für Formen zu hohen Kosten für die Ausbreitung über eine kleine Anzahl von Produkten führen können.
Rohstoffrisiken:Einige Kunststoffmaterialien sind nicht biologisch abbaubar und der resultierende Abfall kann die Umwelt beeinträchtigen.
Umweltrisiko:Der Injektionsformprozess kann chemische Zusatzstoffe oder die Emission gefährlicher Substanzen beinhalten.

Anwendbare Szenarien

Geeignet für Spritzgussszenarien

Produkte, die hohe Präzision und komplexe Strukturen erfordern (z. B. elektronische Produktgehäuse, Teile für medizinische Geräte).

Massenproduzierte Teile (z. B. Automobilteile, tägliche Notwendigkeiten).
Produkte mit hohen Anforderungen an das Aussehen (z. B. Konsumgüter, Haushaltsgeräte).

Nicht anwendbar auf Injektionsformszenarien

Small-Lot, Customized Production.
Produkte, bei denen Rohstoffe keine Umweltstandards haben
Produkte mit sensiblen Materialkosten oder Schimmelpilzkosten.

Klassifizierung von Kunststoffformplastikstoffen

Die plastische Auswahl der Injektionsformung hängt von den Produktanforderungen, der Anwendung und den Kosten ab.

Thermoplastik

Thermoplastik sind die am häufigsten verwendeten Materialien beim Injektionsform, da sie beim Erhitzen schmelzen, beim Abkühlen gehärtet werden und wiederholt erhitzt und abgekühlt werden können.

ABS (Acrylnitril Butadiene Styrol):
Eigenschaften: hohe Festigkeit, Aufprallwiderstand, guter Oberflächenglanz, leicht zu verarbeiten.
Anwendungen:elektronische Gehäuse, Automobilteile, Spielzeug usw.
PS (Polystyrol):
Eigenschaften:Hohe Härte, gute Transparenz, leicht zu verarbeiten.
Anwendungen:Geräteschalen, Verpackungsbehälter, Spielzeug usw.
PP (Polypropylen):
Eigenschaften:Hochtemperaturresistenz, chemische Resistenz, Leicht und hohe Festigkeit.
Anwendungen:Lebensmittelbehälter, Kfz -Teile, medizinische Geräte usw.
PC (Polycarbonat):
Eigenschaften:transparent, hohe Festigkeit, Hochtemperaturbeständigkeit, Schlagresistenz.
Anwendungen:elektronische Produkte, optische Objektive, Schutzbildschirme, Automobilteile usw.
PE (Polyethylen):
Eigenschaften:Niedertemperaturresistenz, gute chemische Stabilität, Schlagresistenz.
Anwendungen:Rohre, Behälter, Spielzeug usw.
PA (Polyamid, Nylon):
Eigenschaften:Abriebfestigkeit, Hochtemperaturbeständigkeit, hohe Festigkeit, gute Zähigkeit.
Anwendungen:Mechanische Teile, Automobilteile, Faserprodukte usw.
POM (Polyoxymethylen):
Eigenschaften:hohe Starrheit, Verschleißfestigkeit, gute chemische Stabilität.
Anwendungen:Zahnräder, Lager, elektronische Teile usw.

Thermosettierung Kunststoffe

Thermoset -Kunststoffe werden während des Erhitzens chemisch reagiert und werden irreversible Feststoffe, die nicht mehr erwärmt und verarbeitet werden können.

Bakelit (Phenolharz):
Eigenschaften:Hohe Festigkeit, Wärmebeständigkeit, chemischer Widerstand.
Anwendungen:Elektrische Schalter, Instrumentengehäuse, Automobilteile usw.
Epoxidharz (Epoxidharz):
Eigenschaften:Hervorragende Haftung, Korrosionsbeständigkeit, hohe Festigkeit.
Anwendungen:elektrische und elektronische Komponenten, Strukturteile usw.
Polyester (Polyesterharz):
Eigenschaften:Gute Wärmefestigkeit und gute chemische Stabilität.
Anwendungen:Schiffe, Kfz -Innenräume, Baumaterialien usw.

Technische Kunststoffe
Technische Kunststoffe sind Kunststoffe mit hervorragenden mechanischen Eigenschaften, Wärmefestigkeit und chemischer Stabilität und werden normalerweise für Teile verwendet, die eine hohe Leistung erfordern.
PBT (Polybutylen -Terephthalat):
Eigenschaften:Wärmebeständigkeit, chemischer Widerstand, niedrige Feuchtigkeitsabsorption, gute elektrische Eigenschaften.
Anwendungen:elektronische Kfz -Teile, Anschlüsse, elektrische Isolationsmaterialien usw.
PET (Polyethylen Terephthalat):
Eigenschaften:Ausgezeichnete chemische Resistenz, gute mechanische Festigkeit, hohe Transparenz.
Anwendungen:Flaschen, Lebensmittelverpackungen, elektronische Produktschalen usw.
PEI (Polyetherimid):
Merkmale:hohe Wärmewiderstand, gute elektrische Eigenschaften, hohe mechanische Festigkeit.
Anwendungen:Luft- und Raumfahrt, Automobilzumperaturteile, medizinische Geräte usw.

Bei der Auswahl von Kunststoffen für die Injektionsformung ist es erforderlich, das geeignete Material gemäß den spezifischen Anforderungen des Produkts (z. B. Festigkeit, Wärmewiderstand, Korrosionswiderstand, Transparenz usw.) auszuwählen. Für die meisten Injektionsformunternehmen bieten häufig verwendete Thermoplastik wie ABS, PP, PC, PA usw. eine größere Flexibilität und Produktivität während der Produktentwicklungsphase.

Materialdetails Anzeigeblatt

Material	Empfohlene Wandstärke [mm]	Empfohlene Wandstärke [Zoll]
Polypropylen (PP)	0. 8 - 3. 8 mm	0.03'' - 0.15''
ABS	1. 2 - 3. 5 mm	0.045'' - 0.14''
Polyethylen (PE)	{{0}}. 8 - 3. 0 mm	0.03'' - 0.12''
Polystyrol (PS)	1. 0 - 4. 0 mm	0.04'' - 0.155''
Polyurethan (pur)	2. 0 - 20. 0 mm	0.08'' - 0.785''
Nylon (PA 6)	{{0}}. 8 - 3. 0 mm	0.03'' - 0.12''
Polycarbonat (PC)	1. 0 - 4. 0 mm	0.04'' - 0.16''
PC/ABS	1. 2 - 3. 5 mm	0.045'' - 0.14''
Pom (Delrin)	{{0}}. 8 - 3. 0 mm	0.03'' - 0.12''
SPÄHEN	1. 0 - 3. 0 mm	0.04'' - 0.12''
Silikon	1. 0 - 10. 0 mm	0.04'' - 0.40''
